在无线通信技术飞速发展的今天,天线作为实现信号收发的关键部件,其性能和特性直接影响着设备的通信质量。PCB 天线作为近年来广泛应用的新型天线,与传统普通天线有着诸多不同。了解二者差异,有助于在不同场景下精准选型,提升设备无线通信效率。接下来,我们将从结构设计、性能表现、制作工艺、成本造价、应用场景等多个维度,深入剖析 PCB 天线与普通天线的区别。

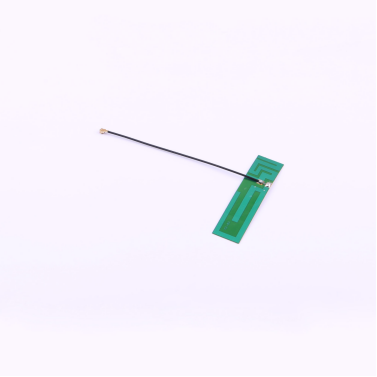

PCB 天线,即印刷电路板天线,通过在 PCB 板的铜箔层上蚀刻特定形状的金属线路形成天线辐射单元,将天线功能与电路板集成在一起。其结构依托于 PCB 板的刚性材质,常见类型有倒 F 天线(IFA)、微带贴片天线等。例如,智能手机内部的倒 F 型 PCB 天线,通过弯折的金属线路在有限的主板空间内实现信号收发;微带贴片天线则由介质基板上的金属贴片和地板组成,常用于固定频段的信号传输。这种集成化设计使天线与电路紧密结合,减少了外部连接的复杂性和信号损耗 。
普通天线涵盖多种类型,包括铜管天线、鞭状天线、八木天线等,通常以独立部件形式存在。以铜管天线为例,它以铜管作为核心导体,利用金属良好的导电性能进行信号传输;鞭状天线则是一根细长的金属杆,常用于移动通信设备;八木天线由多个平行振子组成,具有较强的方向性,常用于电视信号接收等。这些天线的结构、材质和尺寸因应用场景而异,部分还需配备专门的支架或安装配件 。
PCB 天线多针对特定频段设计,如常见的 2.4GHz/5GHz WiFi 频段、433MHz 物联网频段等,带宽相对较窄,适合单一或双频段通信场景。而普通天线的频段适应性更广泛,部分全向天线可覆盖从低频到高频的多个频段,一些专业定向天线(如八木天线)通过调整结构,能在特定频段实现超宽带传输,满足复杂通信需求 。
PCB 天线的增益通常在 2 - 6dBi 之间,方向性较强,在特定方向上信号辐射能力较好,但全向覆盖能力相对较弱。例如,应用于路由器的微带贴片 PCB 天线,主要将信号集中向水平方向辐射。普通天线中,全向天线(如鞭状天线)可实现 360° 的全向信号辐射,增益一般在 1 - 5dBi;定向天线(如抛物面天线)则可通过特殊结构设计,获得较高增益(可达 10dBi 以上),适用于远距离、高精度的信号传输 。
PCB 天线的性能易受 PCB 板上其他电路、元器件的电磁干扰影响,且对 PCB 板的布局、材质要求较高。若设计不当,容易出现信号衰减、失真等问题。相比之下,部分普通天线(如外置铜管天线)由于独立于设备内部电路,且自身具备一定的屏蔽效果,在复杂电磁环境下,抗干扰能力相对更强,信号传输稳定性也更高 。
PCB 天线采用印刷电路板制造工艺,通过设计天线图案,经曝光、显影、蚀刻等工序,在 PCB 板上形成金属线路。生产过程高度自动化,适合大规模量产,良品率通常可达 95% 以上。此外,PCB 天线的设计可借助专业软件(如 ADS、HFSS)进行仿真优化,缩短开发周期。但设计定型后,若需修改天线参数,需重新制作 PCB 板,调整成本较高 。
普通天线的制作工艺因类型而异。例如,铜管天线需将铜管切割、弯折成特定形状,部分还需焊接馈线、安装固定配件;八木天线则需将多个振子[敏感词]排列并固定。其加工过程涉及手工操作或机械加工,对于复杂结构的天线,生产效率较低,且批量生产时的一致性控制难度较大。不过,普通天线在设计调整时相对灵活,只需对独立部件进行修改 。
PCB 天线的材料主要为 PCB 板和铜箔,成本较低。以单块 PCB 天线为例,在大规模生产(10 万片以上)时,单根成本可控制在 0.2 - 0.8 元。加之其生产工艺成熟、良品率高,进一步降低了单位成本。因此,PCB 天线在对成本敏感、需求量大的消费电子产品中广泛应用 。
普通天线的成本受材料、结构和加工工艺影响较大。例如,采用优质金属材料的铜管天线,本身材料成本较高,复杂的加工工艺(如精细切割、焊接)也增加了人工和设备成本。单根普通天线的成本通常在 1 - 5 元,部分高性能、定制化的天线成本更高。这使得普通天线在成本控制严格的大规模消费级产品中应用受限,但在对性能要求高、成本敏感度低的专业领域仍具市场 。
1. 消费电子产品:智能手机、平板电脑、智能手表等设备内部空间紧凑,对天线体积和集成度要求高,PCB 天线凭借轻薄、易集成的特点成为[敏感词]。
2. 智能家居设备:智能灯泡、智能门锁等设备注重成本控制和便捷安装,PCB 天线既能满足短距离无线通信需求,又能降低生产成本。
1. 户外通信基站:户外基站需要全向覆盖和稳定的信号传输,全向鞭状天线、铜管天线等普通天线凭借较强的抗干扰性和全向辐射能力,成为常用选择。
2. 专业无线设备:对讲机、卫星通信设备等对信号传输距离和稳定性要求高,定向普通天线(如八木天线、抛物面天线)可通过高增益设计,实现远距离、高质量的信号传输。
PCB 天线与普通天线在结构设计、性能表现、制作工艺、成本造价和应用场景上存在明显差异。PCB 天线以集成化设计、低成本、适合特定频段通信见长,在消费电子领域占据优势;普通天线则凭借多样化的结构和强大的性能,在专业通信、户外设备等场景中发挥重要作用。在实际选型时,需根据设备的功能需求、空间限制、成本预算等因素,综合考虑选择最适配的天线类型。
