在物联网、5G 通信技术快速发展的今天,天线作为无线信号收发的核心部件,其性能直接影响设备通信质量。陶瓷天线和 FPC(Flexible Printed Circuit,柔性印制电路板)天线是常见的两种天线类型,它们在不同领域发挥着重要作用。然而,“陶瓷天线和 FPC 天线有什么区别” 这一问题,常常困扰着工程师、产品开发者以及电子爱好者。本文将从材料工艺、性能表现、成本造价、应用场景等多个维度,对二者进行全方位对比分析,并结合实际案例,为你提供清晰的选型参考。

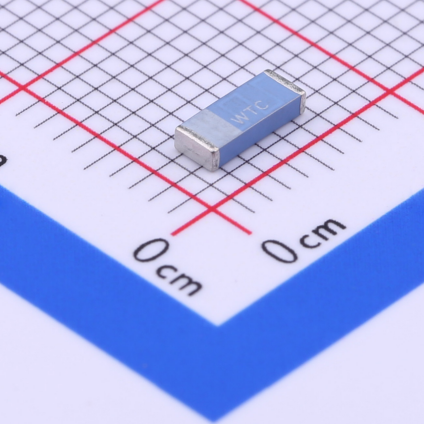

陶瓷天线以高介电常数的陶瓷材料为基板,如钛酸钡系陶瓷、镁橄榄石陶瓷等。这些陶瓷材料具有稳定的介电性能,受环境温度、湿度影响小,能为天线提供稳定的电磁环境。制造过程中,需经过陶瓷粉体制备、成型、高温烧结(温度可达 1000℃以上)、表面金属化(通过溅射、电镀等工艺形成金属辐射贴片)等多道精密工序 。例如,贴片式陶瓷天线在制作时,金属贴片与陶瓷基板的结合精度要求极高,微小误差都会影响天线性能,因此对生产设备和工艺控制要求极为严苛。
FPC 天线以聚酰亚胺(PI)或聚酯(PET)等柔性绝缘材料为基板,在基板上通过蚀刻、电镀等工艺制作金属线路作为辐射体。其核心优势在于柔性基板可弯曲、折叠,能适应复杂的空间形状和布局要求。FPC 天线的生产流程与普通 PCB 板制造类似,但需额外注重柔性基板的处理,确保线路在弯折过程中保持良好的电气性能和机械强度。同时,可通过调整金属线路的形状、尺寸和布局,实现不同频段和性能要求的天线设计。
陶瓷天线凭借高介电常数材料和特殊结构设计,在信号增益和方向性控制上表现出色。例如,贴片式陶瓷天线在垂直于贴片平面方向上,信号增益可达 3 - 5dBi,能够有效增强特定方向的信号强度,适用于对信号指向性有要求的场景,如车载导航接收卫星信号 。而 FPC 天线的信号增益相对较低,一般在 1 - 3dBi,方向性较为分散,更适合需要全向信号覆盖或对信号方向性要求不高的场景,如智能家居设备间的短距离通信。
陶瓷材料的稳定介电性能赋予陶瓷天线优异的频率稳定性。在宽温环境(-40℃至 85℃)下,陶瓷天线的频率漂移率低至 ±2ppm/℃,能在复杂环境中保持稳定的谐振频率,确保信号接收与发射的准确性 。FPC 天线的频率稳定性受基板材料和弯折程度影响较大。柔性基板在温度变化或多次弯折后,介电常数可能发生改变,导致天线谐振频率漂移,影响通信质量,尤其在高温、高湿度或频繁弯折的使用环境下,性能波动更为明显。
陶瓷天线的陶瓷外壳和高介电常数材料使其具有良好的抗干扰能力。陶瓷外壳可起到一定的屏蔽作用,减少外界电磁干扰对信号的影响;高介电常数使天线对特定频段信号的选择性更强,能有效抑制带外干扰 。FPC 天线由于柔性基板和金属线路直接暴露,抗干扰能力相对较弱,容易受到周围电子元件、金属物体和电磁环境的影响,产生信号反射、干扰和损耗。在电磁环境复杂的场景中,需采取额外的屏蔽措施来提升其抗干扰性能。
陶瓷天线因材料特殊、制造工艺复杂,成本相对较高。其陶瓷基板材料价格昂贵,且高温烧结、精密金属化等工艺增加了生产成本,单片价格通常在几元甚至更高 。FPC 天线的材料成本较低,柔性基板和金属线路的制造工艺相对简单,大规模生产时成本优势明显,单片价格可低至几角钱,适合对成本敏感的消费电子产品和大规模应用场景。
1. 陶瓷天线的典型应用:在对性能要求严苛的场景中,陶瓷天线优势显著。车载导航系统中,陶瓷天线凭借高增益、高稳定性和强抗干扰能力,精准接收卫星信号,保障导航准确性;工业自动化设备在复杂电磁环境下运行,陶瓷天线能稳定收发信号,确保设备可靠通信;智能穿戴设备对天线体积和性能要求高,陶瓷天线的小型化和稳定性能满足其需求,实现设备与手机的稳定连接。
2. FPC 天线的常见应用:FPC 天线则广泛应用于对成本、空间和灵活性要求较高的场景。智能手机内部空间紧凑,FPC 天线可根据手机内部结构进行弯曲和折叠,实现天线与其他部件的紧密集成;平板电脑、智能音箱等消费电子产品,利用 FPC 天线的低成本和易加工性,在保证基本通信功能的同时,有效控制成本;智能家居中的门窗磁传感器、温湿度传感器等小型设备,FPC 天线以其轻薄、灵活的特点,便于设备的小型化设计和安装。
在某智能车载终端研发中,初期采用 FPC 天线用于接收卫星导航信号。由于车载环境存在大量金属部件和复杂电磁干扰,FPC 天线的信号接收不稳定,经常出现定位偏差、信号丢失等问题。后将天线更换为陶瓷天线,并优化安装位置,改造后车载终端的卫星信号接收强度提升显著,定位精度从原来的 5 - 10 米提高到 1 - 3 米,有效保障了导航系统的准确性和稳定性。
一款智能门锁为降低成本和实现轻薄化设计,选用 FPC 天线用于与手机 APP 的无线通信。在实际使用中,FPC 天线的性能表现良好,能够满足短距离、低功耗的通信需求,用户可通过手机轻松实现门锁的开锁、关锁操作,且产品成本得到有效控制,在市场上具有较高的性价比和竞争力。
陶瓷天线和 FPC 天线在材料工艺、性能表现、成本造价和应用场景上存在明显差异。陶瓷天线以高性能、高成本的特点,适用于对信号质量、稳定性和抗干扰能力要求高的专业领域和高端产品;FPC 天线则凭借低成本、高灵活性的优势,广泛应用于对成本敏感、空间有限且对性能要求适中的消费电子和智能家居场景。在实际选型时,需综合考虑产品功能需求、使用环境、成本预算等因素,必要时可通过实际测试验证,才能选择最适合的天线类型,实现产品性能与成本的最佳平衡。
