一、未加反射腔模型创建

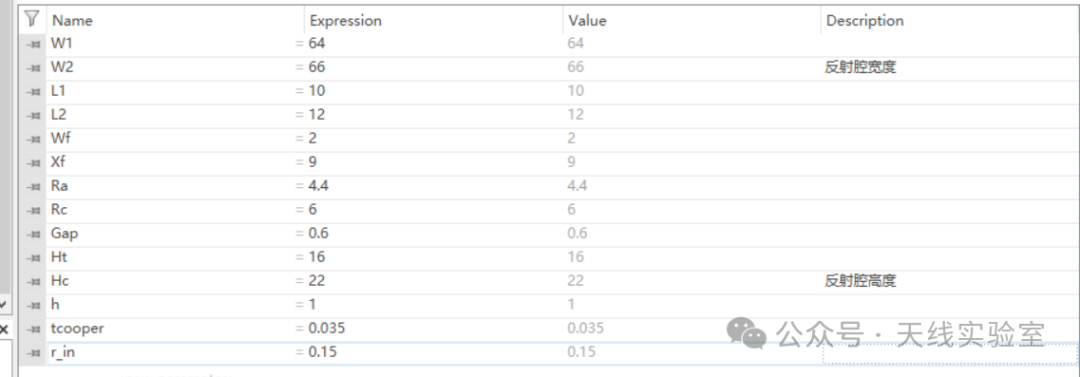

变量设置

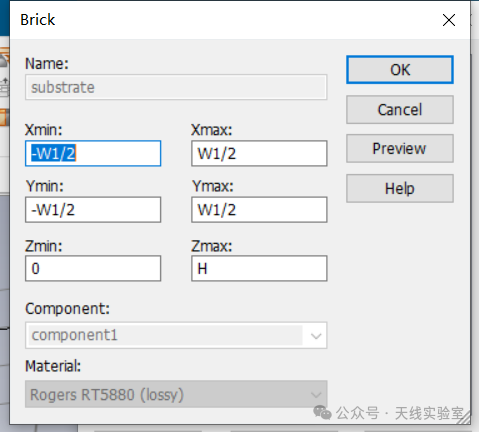

新建基板参数设置

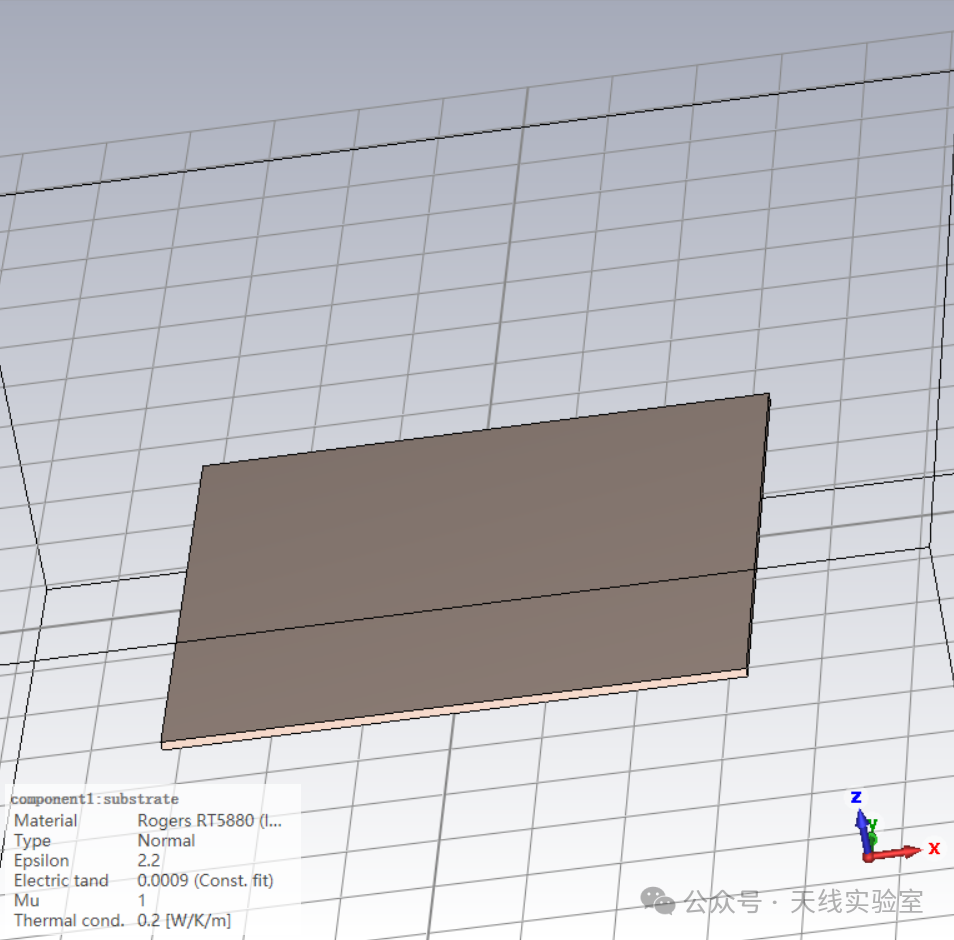

基板模型

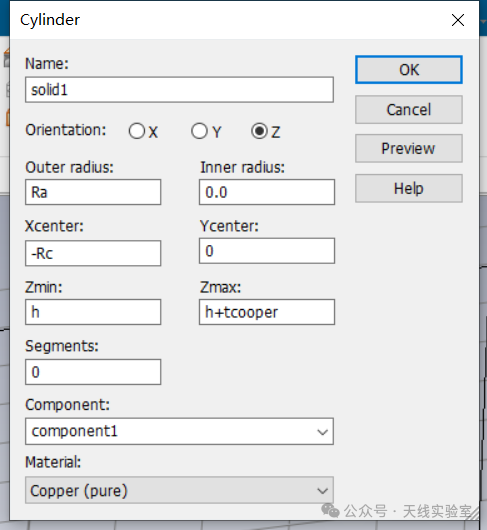

圆形耦合贴片参数设置

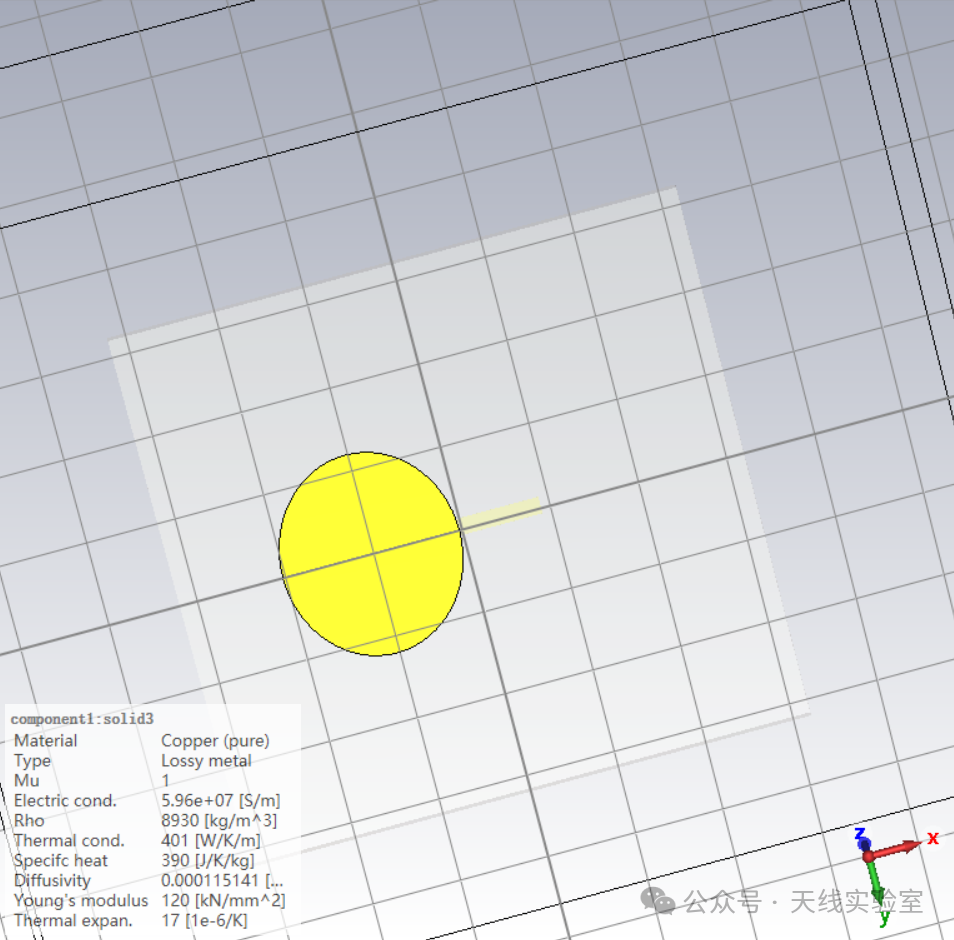

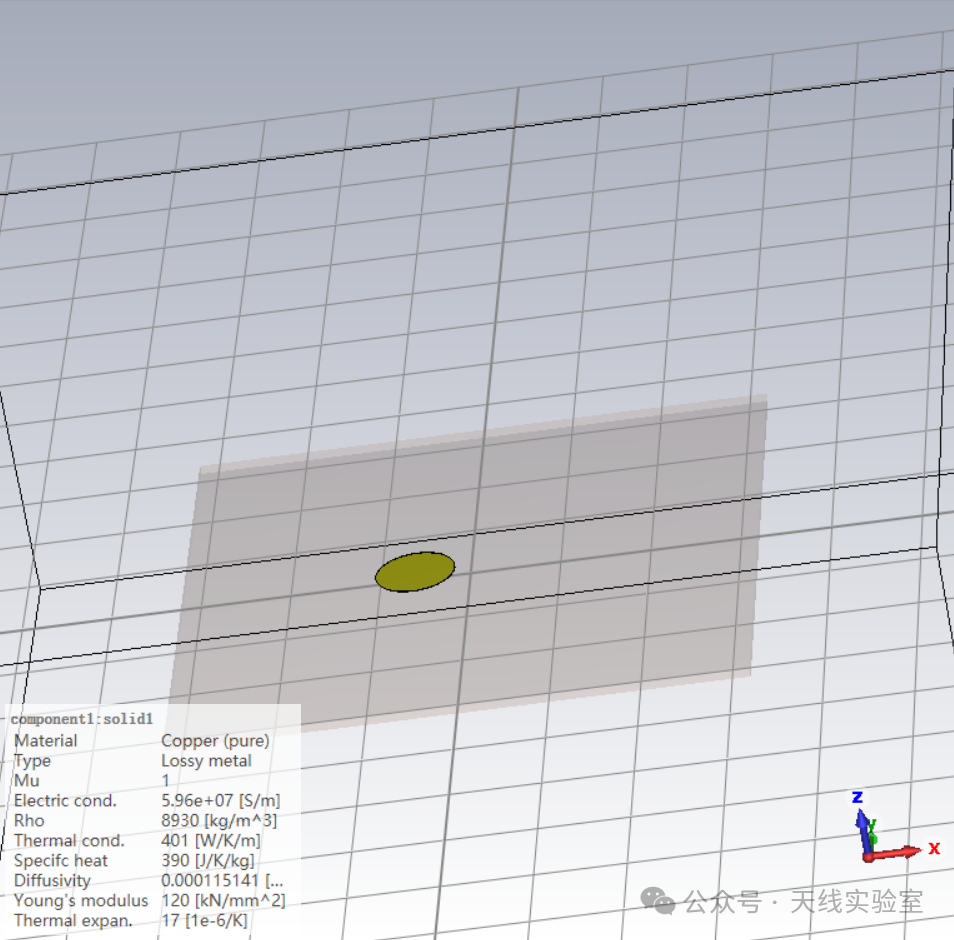

圆形耦合贴片模型

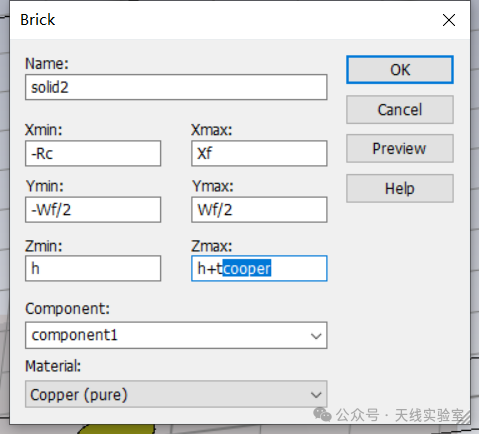

矩形微带线参数设置

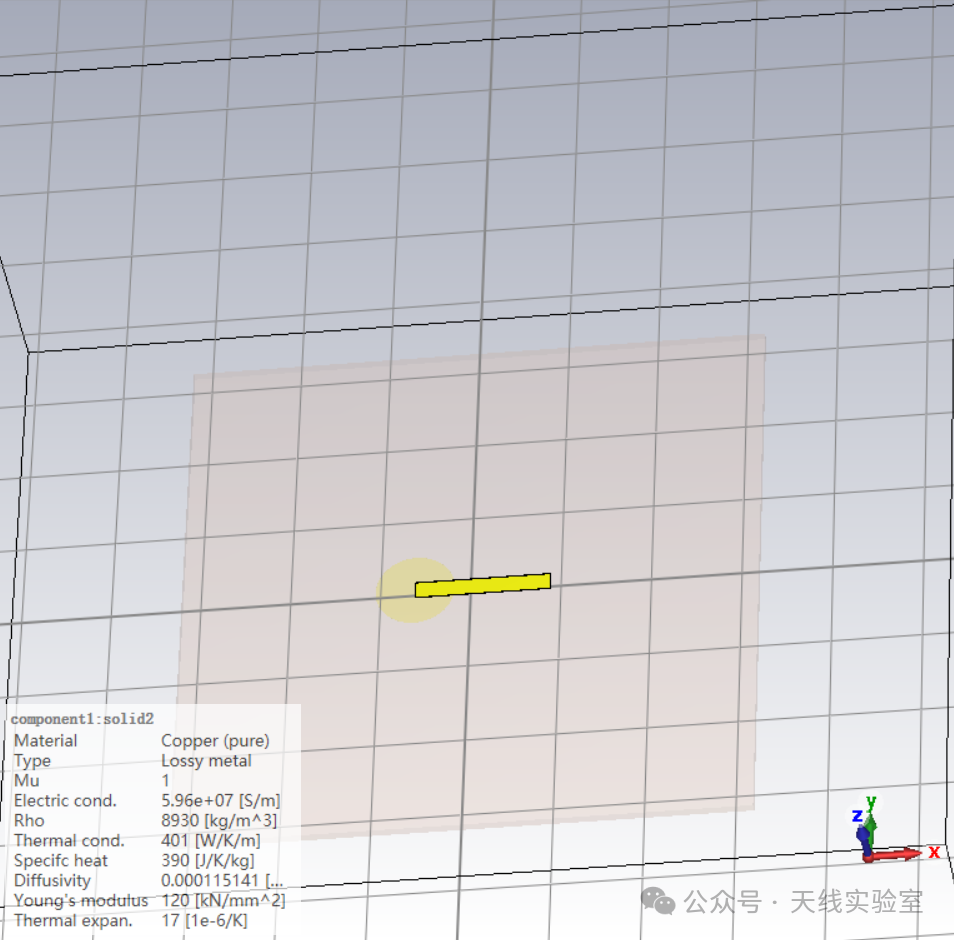

矩形微带线模型

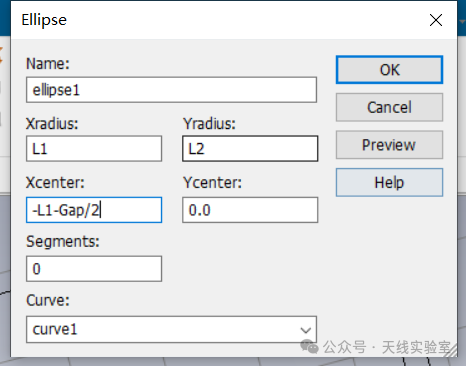

椭圆形偶极子金属贴片参数设置

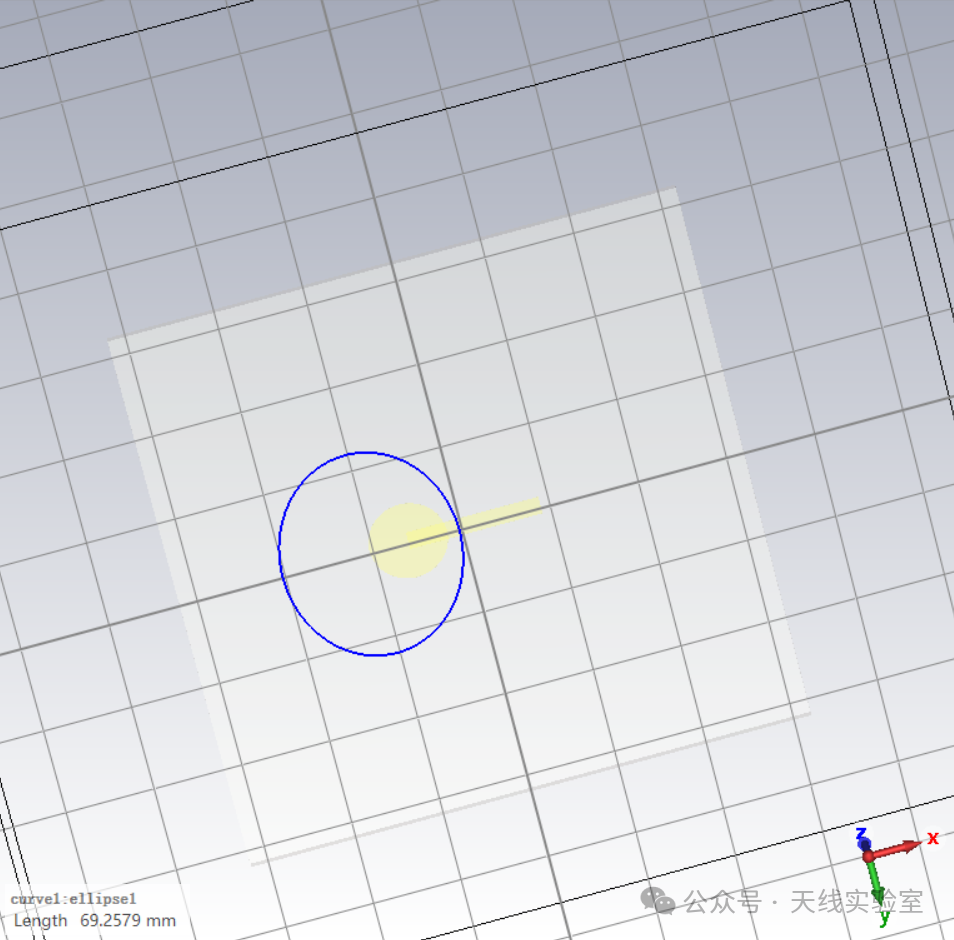

椭圆形偶极子金属贴片线模型

椭圆形偶极子金属贴片线生成面模型

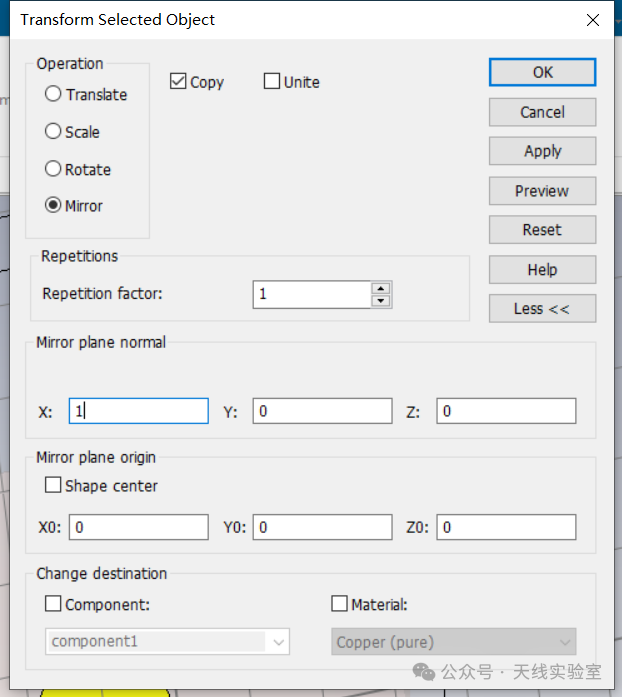

镜像椭圆形金属偶极子贴片

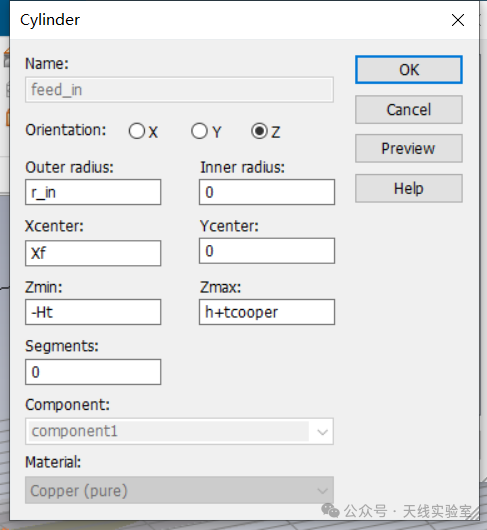

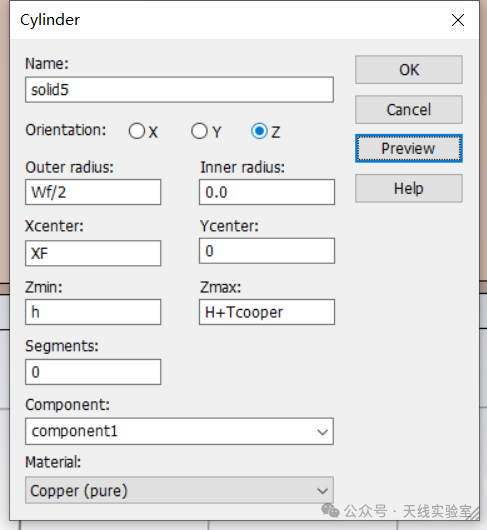

同轴线内导体参数设置

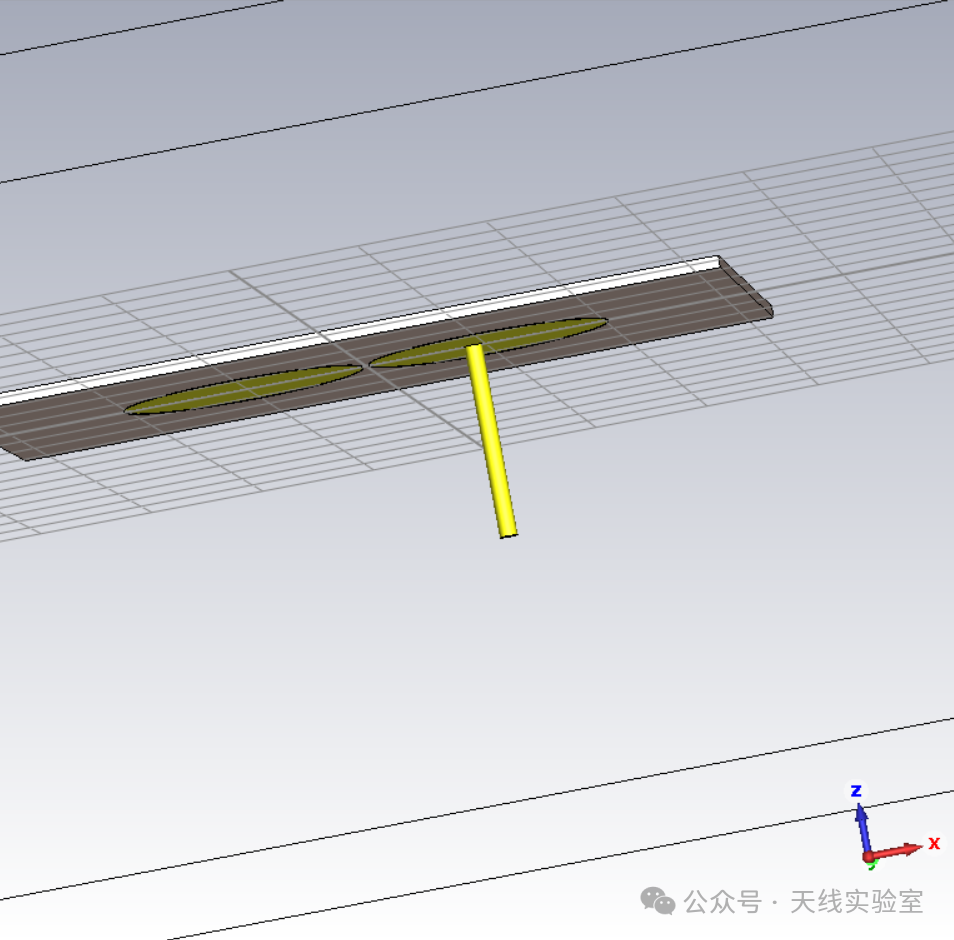

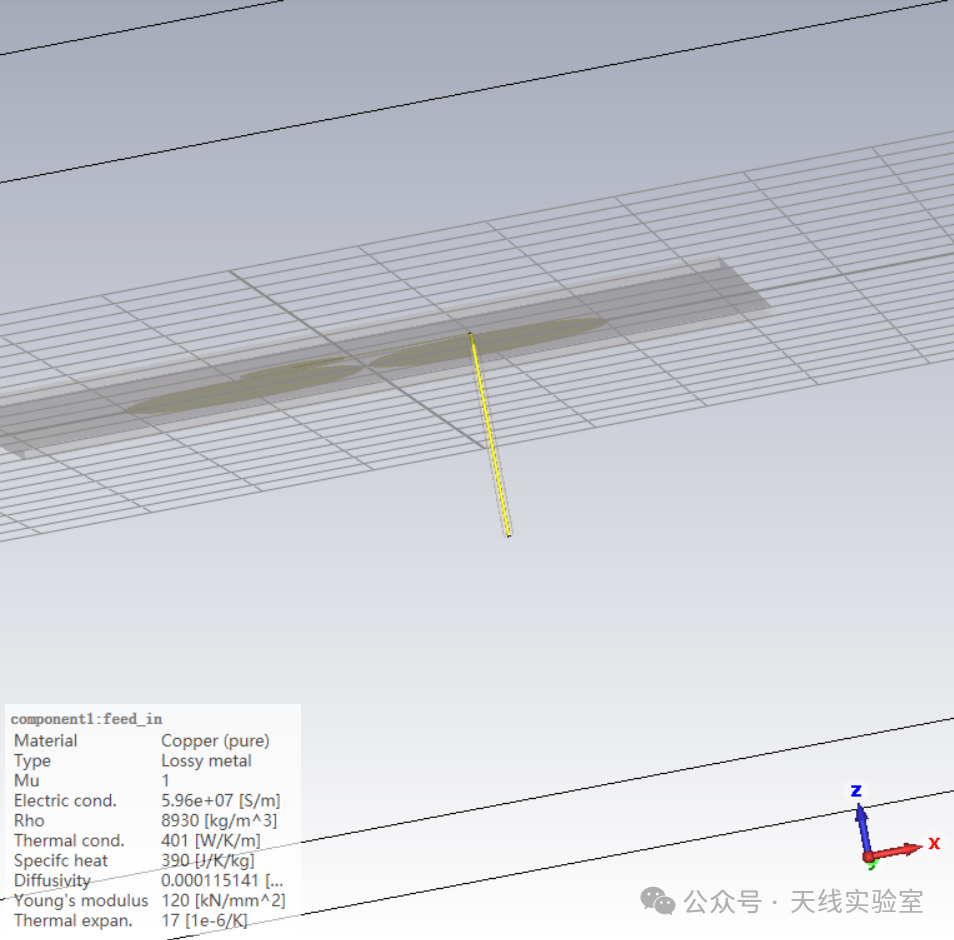

同轴线内导体模型

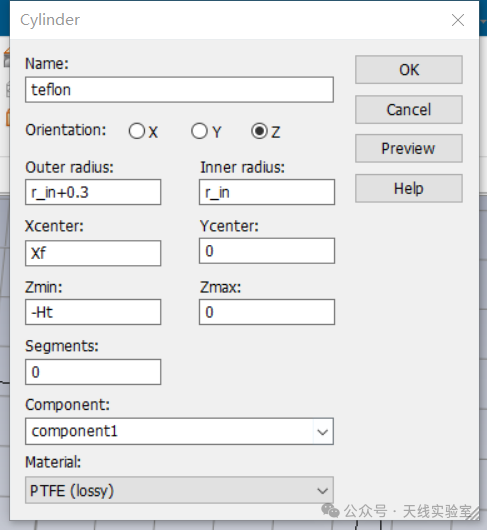

同轴线电介质参数设置

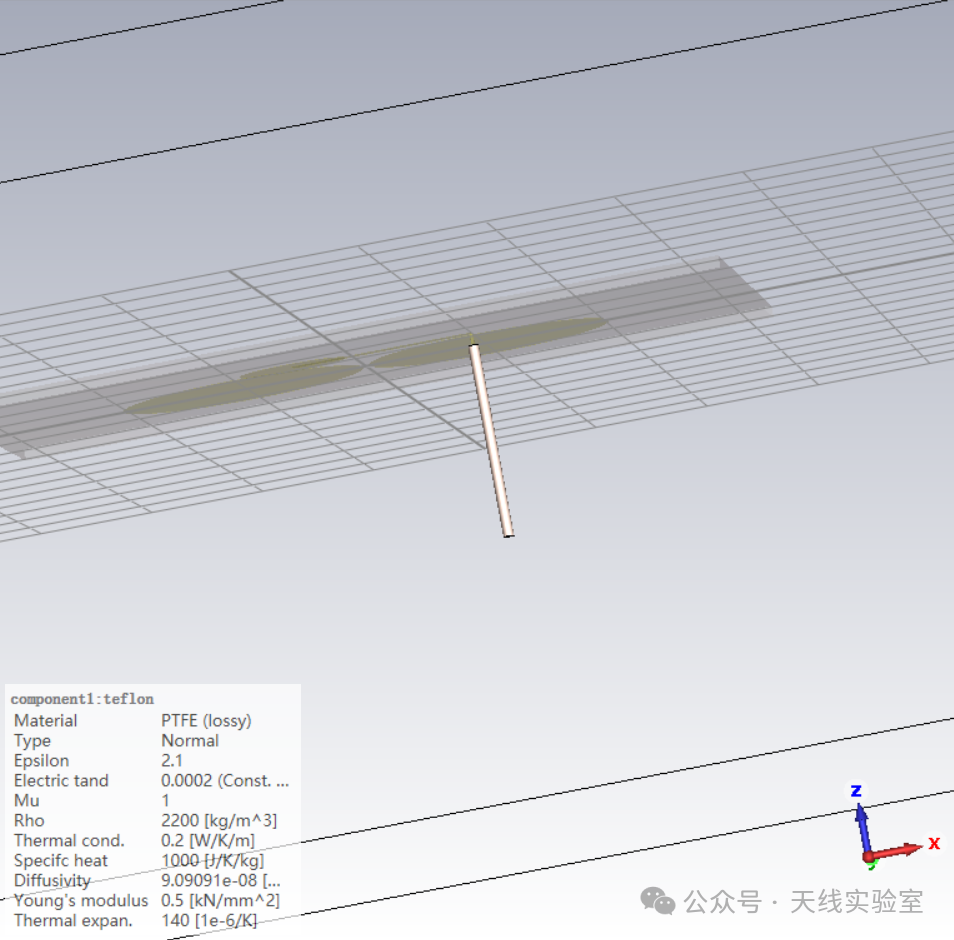

同轴线电介质模型

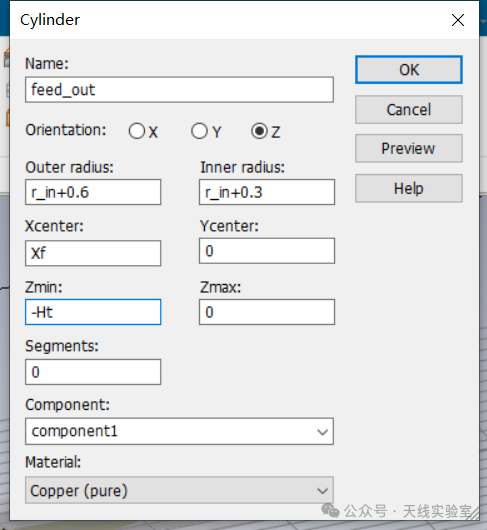

同轴线外导体参数设置

同轴线外导体模型

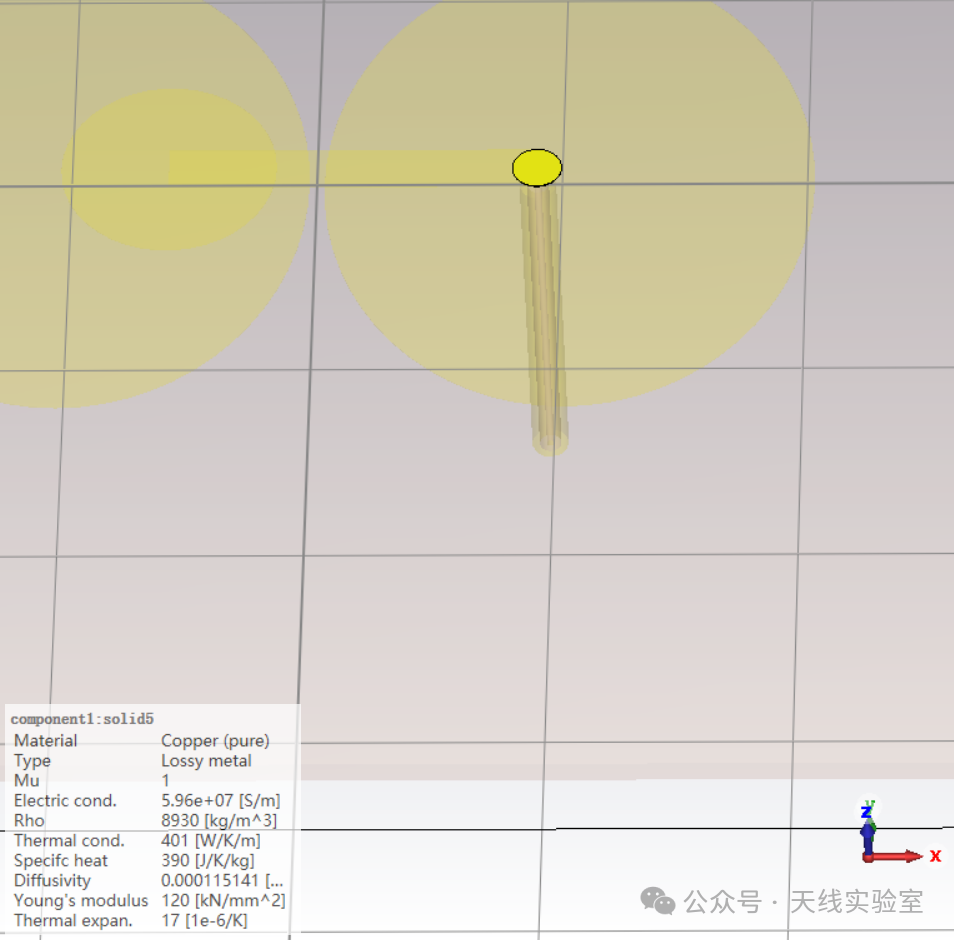

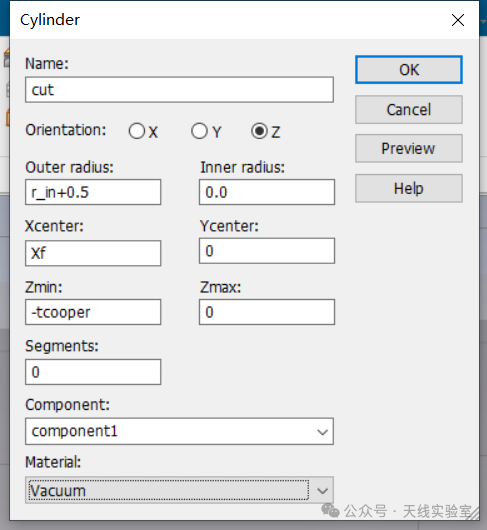

补齐同轴线接触位置

减掉椭圆形贴片与同轴线相交操作

未加反射腔结果

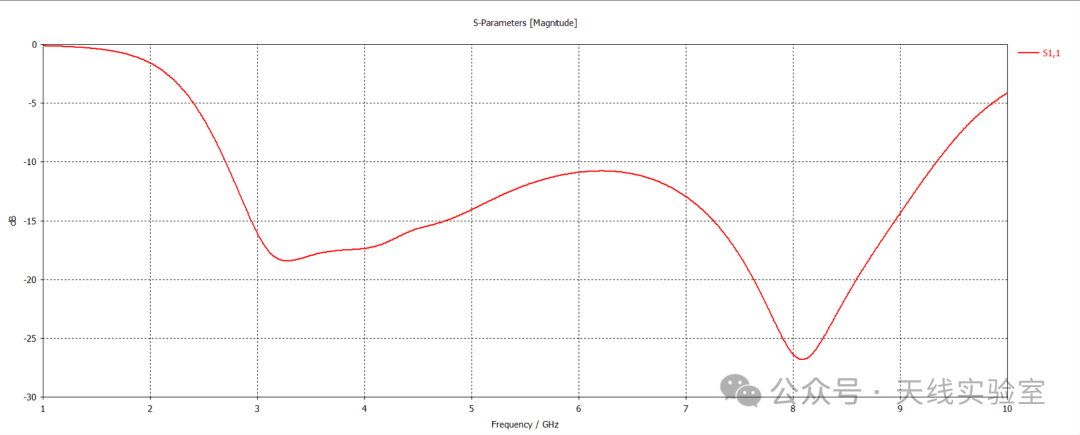

S参数

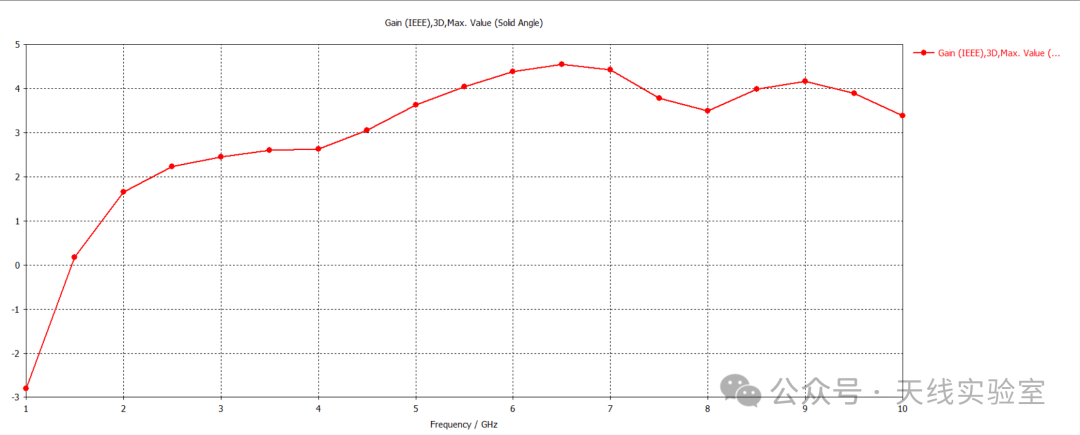

增益随频率变化曲线3GHz辐射方向图

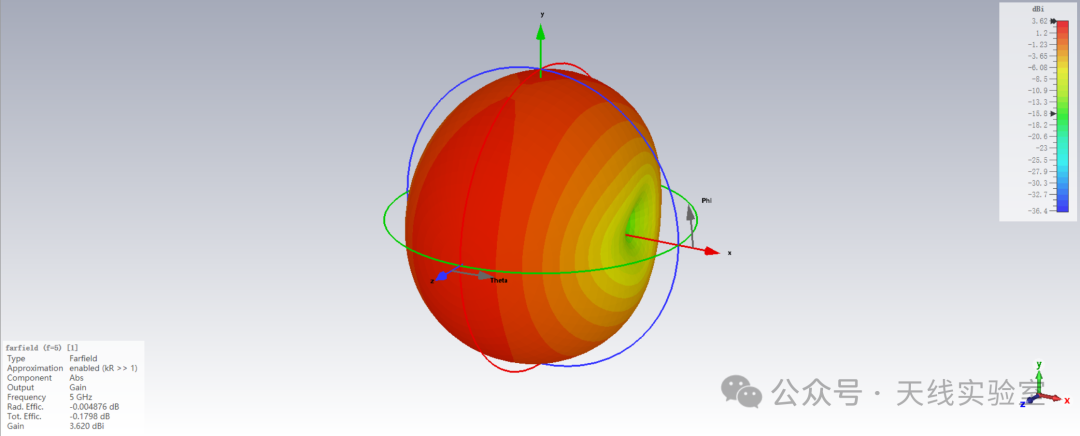

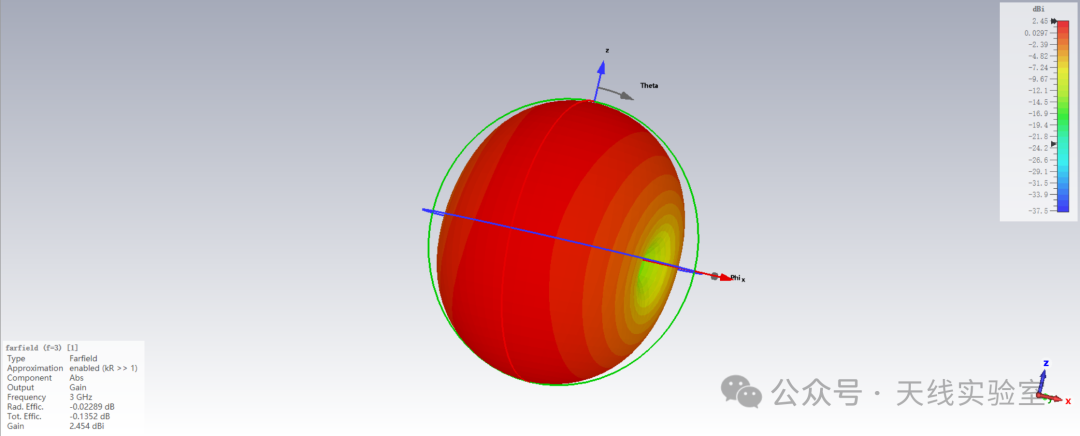

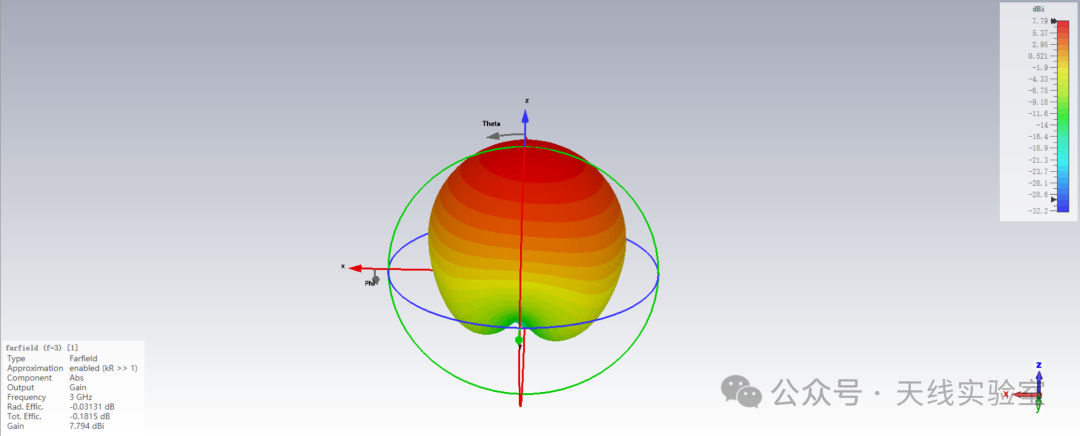

5GHz辐射方向图

7GHz辐射方向图

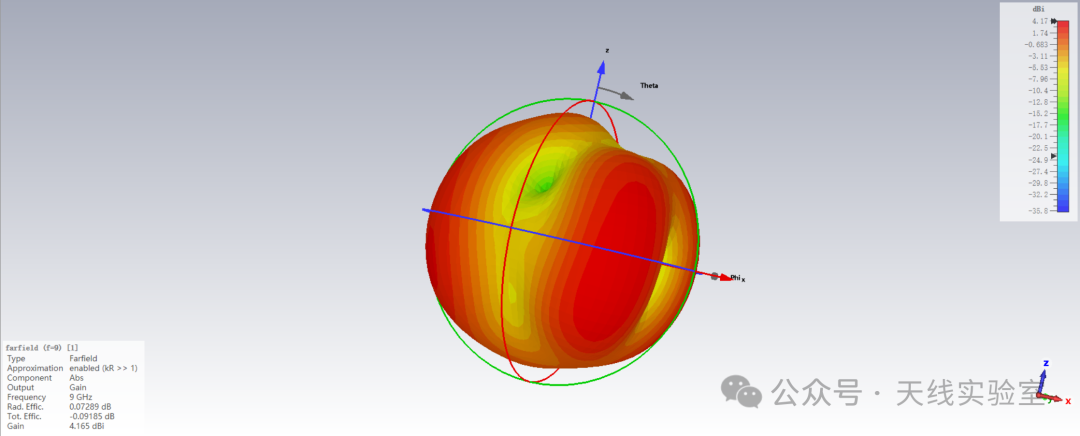

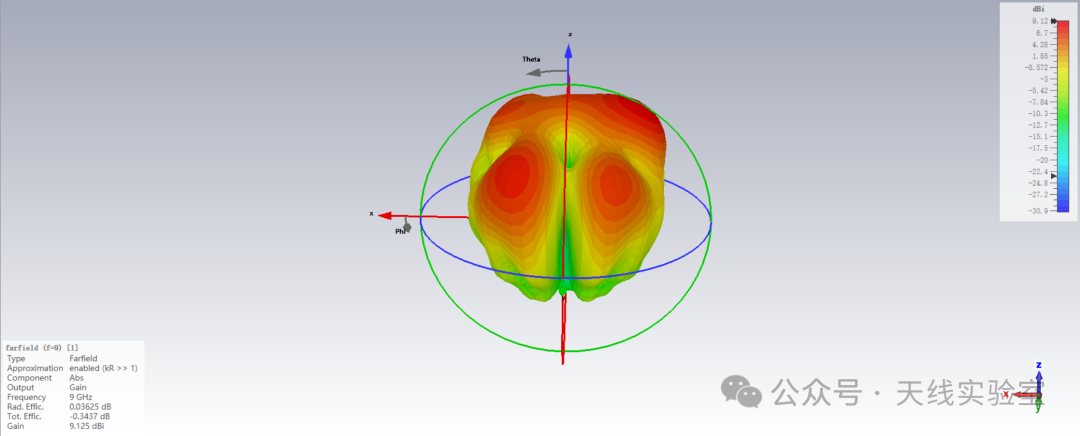

9GHz辐射方向图

二、添加反射腔模型

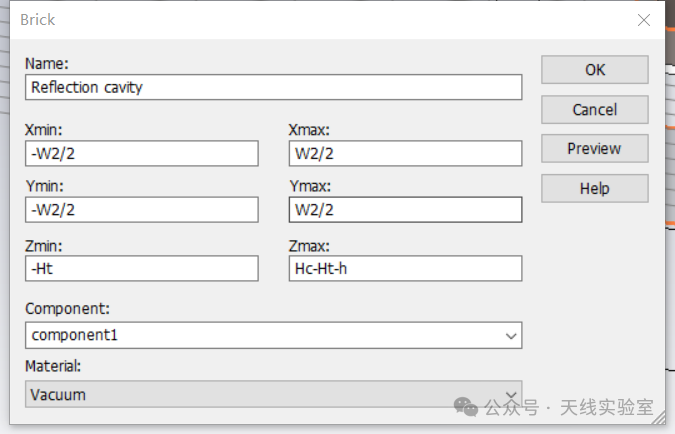

反射腔参数设置

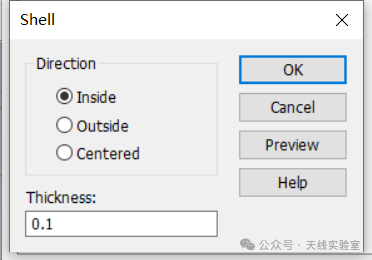

反射腔进行空壳操作

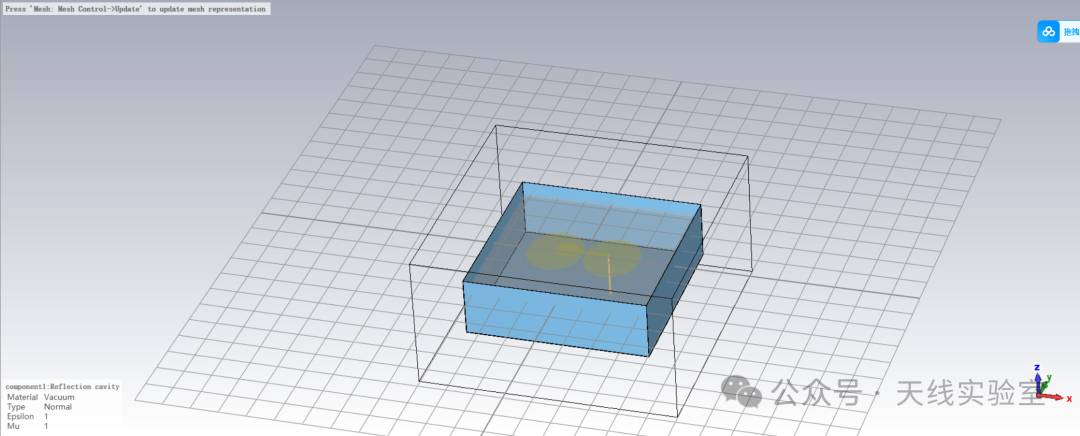

反射腔模型

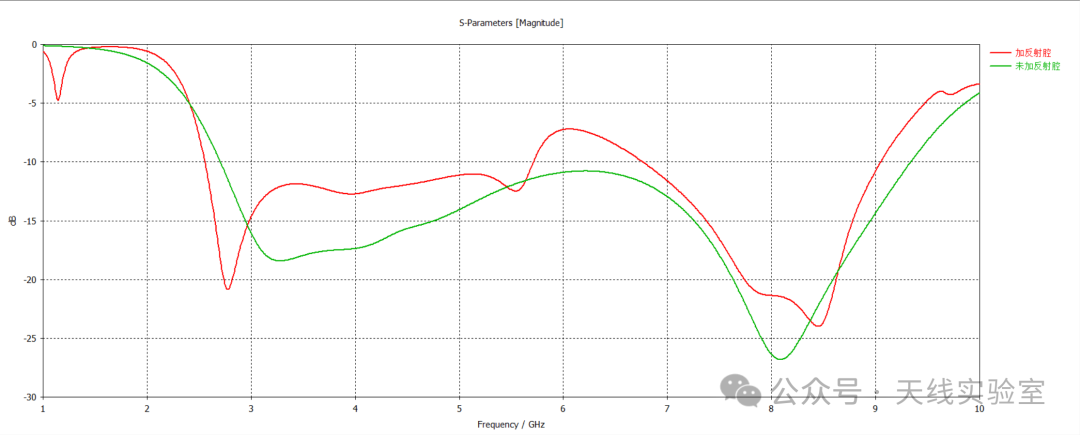

S参数对比

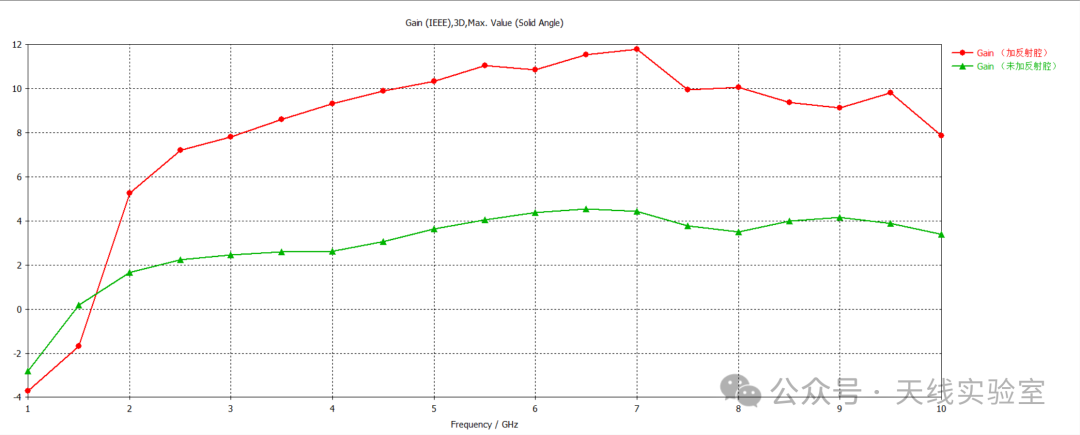

增益随频率曲线对比

3GHz辐射方向图

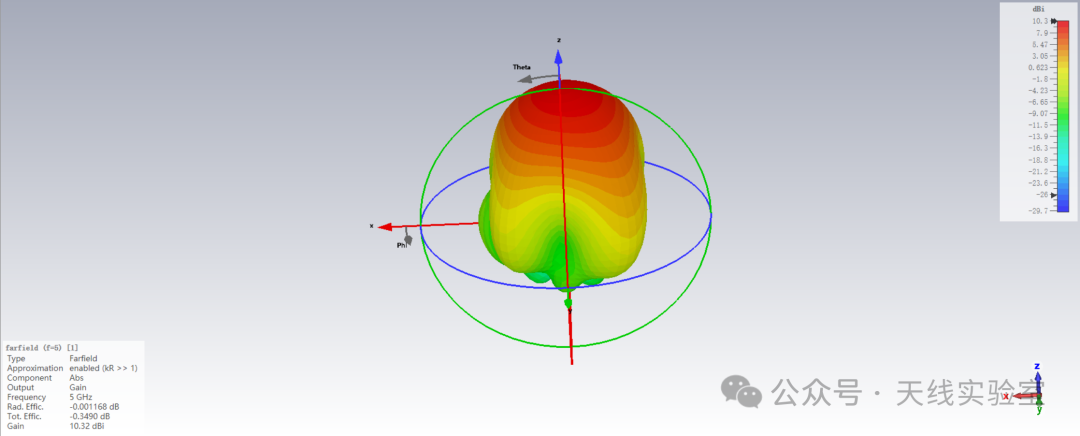

5GHz辐射方向图

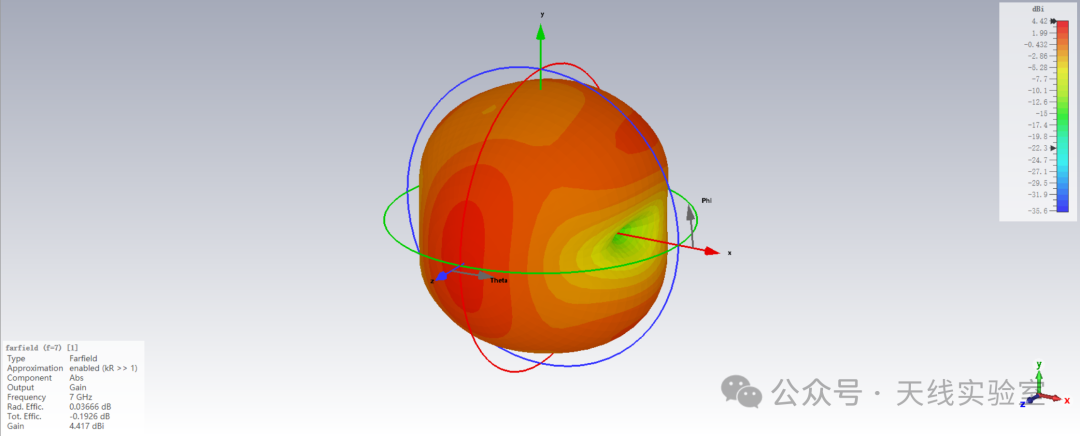

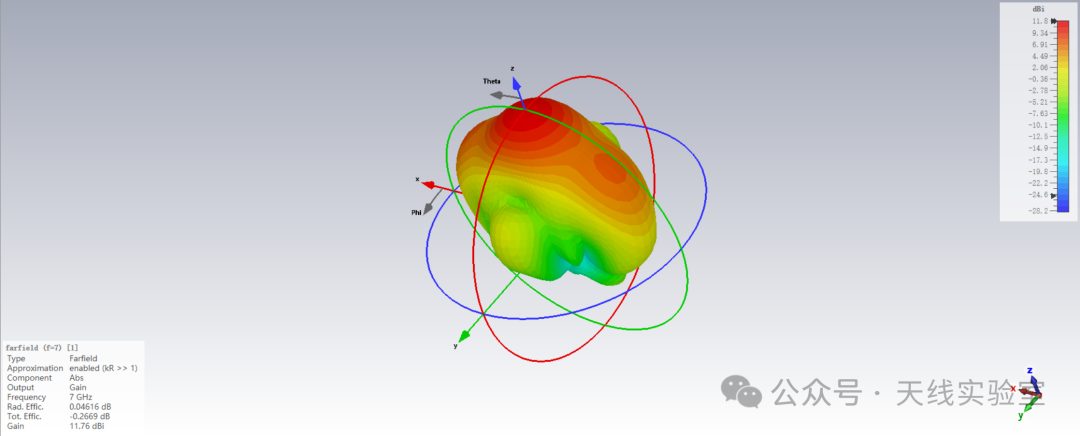

7GHz辐射方向图

9GHz辐射方向图

加反射腔未进行优化，S参数不理想，有兴趣的伙伴自行进行优化，优化方向如下：L1、L2以及L1与L2的比值对谐振影响较大，可做适当调整;Ht主要影响增益部分，看需调整结合方向图的不圆度；Gap对天线的阻抗带宽影响较大。
