随着频段、功能和模式的不断增加，现代智能手机的射频前端(RFFE)设计变得越来越复杂。为了提供更高的数据速率，需要使用更多的天线，包括载波聚合(CA)、4x4 MIMO、Wi-Fi MIMO和新的宽带5G频段。因此，智能手机中的天线数量从过去的4-6个增加到现在的8个或更多。与此同时，可用于移动系统天线的空间也在缩小，这导致了天线效率的降低。

通过天线调谐可以恢复一些损失性能。若不实施调谐，天线在有限的频率范围内可以实现出色性能，但是增加天线调谐则可以在更广泛的频率范围内实现更优化的性能。

天线调谐系统，例如阻抗调谐器和孔径调谐器，可以支持 LTE 智能手机要求的更高带宽和载波聚合。它们使天线在整个 LTE 和 5G 频段（从 600 Mhz 到 5 Ghz）范围内都能高效工作，同时还能节省电池电量，实现纤薄的手机设计。

但是，实现天线调谐需要深入了解如何针对每个应用运用该技术。我们来看看这四个基本要素：

• 阻抗与孔径调谐
• 为您的调谐应用选择合适的组件
• 导通状态电阻 (RON)、断开状态电容 (COFF)，以及消除不必要的谐振
• 孔径调谐 和 CA

1. 阻抗或孔径调谐，哪种才是最佳方法？

天线的辐射模式和效率取决于天线的尺寸、形状、外壳、与金属的接触程度，以及接地层的形状和大小。未调谐天线的效率低于经过调谐的天线；相比之下，调谐天线的效率越高，意味着它具有更高的辐射功率和更大的范围。

智能手机可以使用两种方法进行天线调谐：阻抗调谐和孔径调谐

• 孔径调谐从天线终端的空闲空间中优化天线总效率，可以跨多个频段优化天线效率。孔径调谐对发射和接收通信应用的天线效率都会产生很大影响，根据不同的应用，总辐射功率 (TRP) 和总全向灵敏度 (TIS) 可提高 3 dB 甚至更多。
• 阻抗调谐最大限度地提高射频前端与天线之间的功率传输，并通过最小化天线与天线前端之间的失配损耗来增加 TRP 和 TIS。阻抗调谐还有助于补偿环境影响，如一个人的手在智能手机上的位置。

2. 如何选择正确的调谐组件

在开关和辐射元件之间添加调谐组件（电容或电感），可进一步调节谐振频率，以支持 LTE 和 5G 频段。下图显示了开关断开、导通时以及在电路中添加电感或电容时天线的谐振频率。

选择性能最佳的孔径调谐开关、电容和电感非常重要，以下是一些指导：

• 使用具有低 RON 和 COFF 的开关来最小化系统损耗。

• 使用高线性调谐开关，避免对辐射杂散发射 (RSE) 和 TIS 产生影响。

• 开关必须是多模式的，以调整 2G/3G/4G/5G 标准频率范围。

• 开关应该能够处理宽带天线应用的高射频电压。

• 使用电容值大于 0.5 pF 的电容，以避免使用高容差元件。

• 避免使用电感值大于 36 nH 的电感。





3. RON、COFF 和消除不必要的谐振

孔径调谐开关的两个关键特性会显著影响天线的效率：导通状态电阻 (RON) 和断开状态电容 (COFF)。孔径开关在断开状态 (COFF) 下是容性开关，在导通状态 (RON) 下则为阻性开关。如果电感连接到 RF 端口进行调谐，那么 COFF 和电感的组合将会产生不必要的谐振。换句话说，当开关处于关断状态时，必然存在谐振机制。为了抑制这种谐振，调谐器开关配有一个内部开关，可以并联到地面。

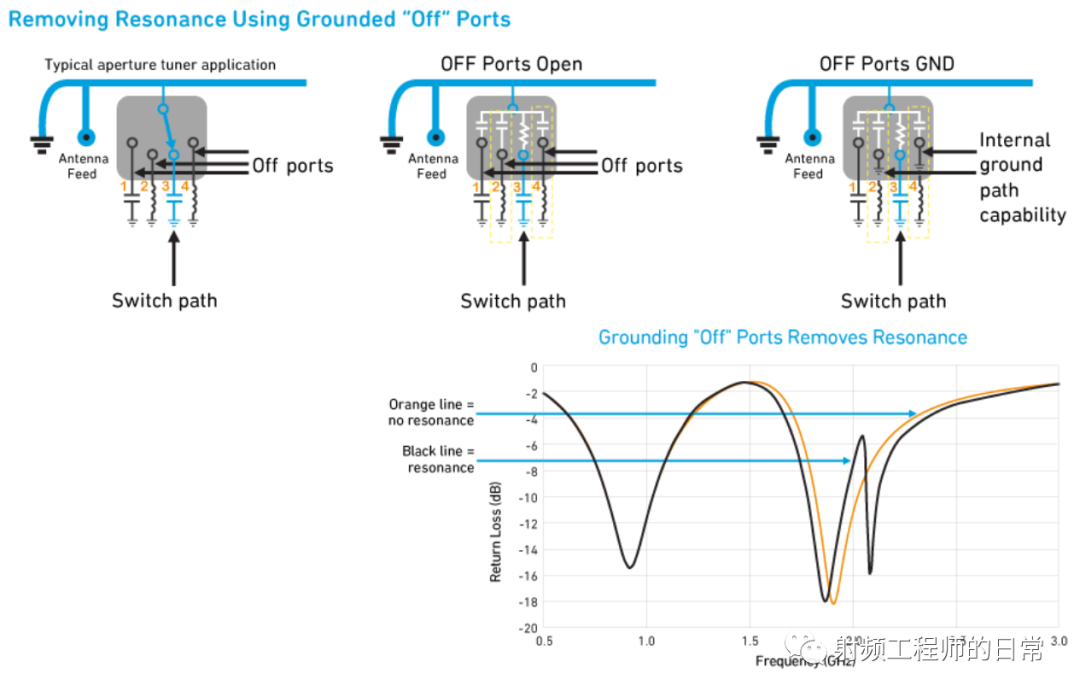

下图显示，在天线和调谐组件之间连接一个 SP4T 调谐器开关，以便将天线调谐到不同的频段。天线通过 RF3 端口连接至一个调谐电容，而其他三个端口为断开状态。用 RON 代替天线与 RF3 端口之间的 ON 状态电阻，用 COFF 仿真天线和 RF1、RF2 和 RF4 端口之间的 OFF 状态电容。这种接地路径功能有助于消除由关断开关端口产生的电容引起的谐振。下图中，右下角的黑色线表示存在谐振，橙色线表示不存在谐振。

降低 RON 可使电感调谐和电容调谐的天线效率提高几个dB，从而对手机的整体 RF 性能产生较大的影响。降低 COFF 也同样重要。但是，根据天线调谐器的位置和电压分布，RON 和 COFF 影响存在差异。

4. 孔径调谐和载波聚合

CA将两个或多个 LTE 载波（通常在不同的频段中）组合起来，以增加带宽，实现更高数据速率。由于手机中的天线数量有限，这通常意味着单个天线必须在两个频段上同时通信。

使用孔径调谐开关有助于满足智能手机对 CA 的要求：

• 孔径调谐用于支持频段 39 和频段 41 的 CA 组合（通常用于中国）。

• 在每个频率的峰值电压点附近放置一个开关，可以对每个频段进行高效调谐，而且对另一个频段的影响最小。

• 将调谐开关放置在谐振频率的峰值电压点附近，对该频率的调谐效果最好
