金航标北斗GPS蓝牙等射频产品在新能源汽车T-BOX上的应用

作者：宋仕强

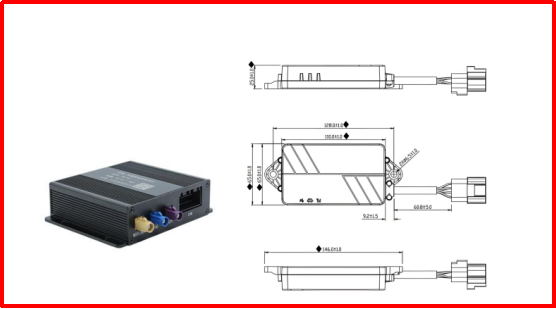

汽车用t-box产品照片和安装尺寸图

在智能网联汽车等万物互联产品快速发展的时代，车载T-BOX（Telematics Box）和OBD（On-Board Diagnostics‌）是车辆与云端进行数据交互的主要部件，其性能和可靠性直接决定了用户体验好坏，甚至在日渐成熟的汽车智能驾驶中，对于行驶安全至关重要。在这些汽车零部件和五大总成中，金航标kinghelm（www.kinghelm.com.cn）电子公司的北斗GPS天线和蓝牙天线、射频连接器等广泛使用！东莞塘厦的实验室仪器设备齐全，广西省鹿寨县的生产基地工人训练有素，能按时保质完成大批量产品交付。“金航标，连接世界”，金航标十多年前就参与北斗“两客一危”项目，为汽车用“部标机”提供北斗GPS天线、信号连接器和接插件等产品。经过十多年在射频和微波技术领域的持续深耕，金航标kinghelm（www.kinghelm.com.cn）研发的射频信号产品有BDS北斗GPS天线、蓝牙天线、WiFi天线等。金航标还不断开发板对板板对线连接器、板端座子接口、接插件、信号开关配套产品系列；和汽车线束医疗器材连接线、高速率连接器及产品的开模定制等三大业务板块。

金航标宋仕强介绍道，车载T-BOX的应用场景和功能，实现了从乘用车到商用车的全面覆盖，有非常大的市场容量。比如远程控车功能，可以手机APP查看车辆状态、解锁车门、预约充电；UBI保险功能，精准记录驾驶行为，为个性化保费计算提供依据；车队管理功能，可以实时监控商用车队位置、油耗、故障预警，降低运维成本。还有和车载北斗定位终端产品如金航标kinghelm（www.kinghelm.net）BDS北斗GPS天线等配套的历史轨迹回放、电子围栏、紧急情况一键熄火等功能。而OBD（车载诊断系统）的核心功能，是通过实时监测车辆关键部件状态，实现故障诊断、排放控制和性能优化。

车载T-BOX的主要硬件配置包括：

MCU 芯片：是 T-BOX 的关键组件，MCU（微控制单元）承担着与车辆 CAN 总线通信的重任。它通过采集并解析车辆控制器报文，精准提取车辆关键信号和参数信息，为车辆数据交互奠定基础。

MPU 模块：MPU（微处理器单元）专注于GPS和BDS北斗系统的定位导航与无线通信功能。将获取的GPS和北斗定位信息与车辆数据按照既定协议进行组包，随后通过LTE无线通信技术，可靠传输至 TSP（汽车信息服务提供商/车载信息服务商），实现车辆与云端的高效数据交互。金航标kinghelm（www.kinghelm.com.cn）的产品包括北斗GPS天线、通信天线和连接器网络接口RJ45等在其中广泛使用！

蓝牙模块：蓝牙模块凭借蓝牙无线通信技术，与用户的手机APP 建立交互通道，全面支持蓝牙钥匙管理、设备鉴权及车辆控制等功能，为用户带来便捷的智能用车体验。金航标研发生产的kinghelm微型陶瓷天线KH-3216、KH-2012等也在其中广泛使用！

数据模块：T-BOX内部通常配备MK SD NAND 、eMMC等存储器，用于稳定存储各类关键数据，确保数据的安全性与可追溯性。灵活扩展：预留5G/4G模块接口，兼容未来车联网升级需求，可以根据车联网行业的发展和产品的升级换代灵活扩展！目前使用较多的是广和通、移远、华为的4G通信模块。

电源模块：电源管理模块采用DC-DC（直流转直流）转换器与LDO（低压差线性稳压器）协同工作的方式，为4G模块和MCU提供稳定可靠的电源，保障设备稳定运行。萨科微slkor（www.slkormicro.com）半导体公司研发生产的电源管理系列产品在其中广泛使用！

接口与总线：T-BOX通过丰富多样的接口与总线实现设备互联，涵盖传统的CAN（控制器局域网络）、LIN（局域互联网络），调试接口RS232/RS485/USB2.0，以及车载以太网（Ethernet），以满足不同场景下的数据传输和信号连接的需求。

金航标kinghelm（www.kinghelm.com.cn）的北斗GPS天线等射频微波的通信与无线连接单元，与T-BOX和OBD等产品集成 GSM/GPRS/LTE、GPS、Wi-Fi和Bluetooth等无线连接模块，可实现移动通信、定位导航、危险报警、无线热点通信连接等多样化功能。金航标（www.kinghelm.net）的天线设计灵活，既有外置天线，也有板载内置天线。金航标在塘厦的实验室，网络分析仪、微波暗室等检测设备齐全，经验丰富的射频工程师每天24小时为客户提供天线设计和样品调试等工作，现在个人智能终端和车载终端的测试量都非常大！

深圳市金航标电子有限公司，是国家高新技术企业，是“中国卫星导航定位协会”、“中国信息产业商会”、“广东省连接器协会”会员，专注无线信号收发、电子信号连接器及互连系统产品的设计、制造、销售和技术服务十多年。金航标技术团队源自清华大学和电子科技大学，吸纳优秀专业人才，深耕微波射频技术领域，联合高校成立新技术研究机构。金航标获得了多项发明专利，获得ISO9001和邓白氏、RoHS、REACH等认证，IATF16949汽车质量体系、UL、TUV资质在申请中。金航标“Kinghelm”（www.kinghelm.com.cn）产品应用于新能源汽车、智能终端、智慧城市、工业互联网、医疗、商业航天等多个行业领域。金航标与同为宋仕强先生投资经营的萨科微Slkor半导体（www.slkormicro.com）一起为电子整机产品公司提供配套服务，已经成为全世界超过20000家客户的合作伙伴，致力于“走国产化与国际化之路，成为半导体领导者”！
